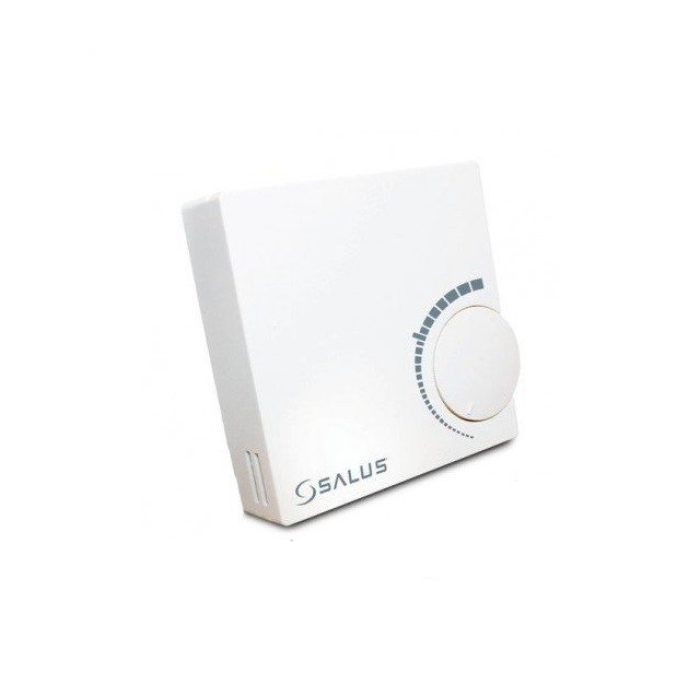

Сімісторний електронний терморегулятор Salus RT10 TRIAC

Електронний добовий кімнатний терморегулятор призначений для керування системою статевого, радіаторного та конвекційного опалення.

Властивості

• Беззвучна комутація – симістором
• Система динамічного керування PWM;
• Функція захисту клапанів VP;
• Функція зниження температури NSB;
• Призначений для систем опалення водяною теплою підлогою;

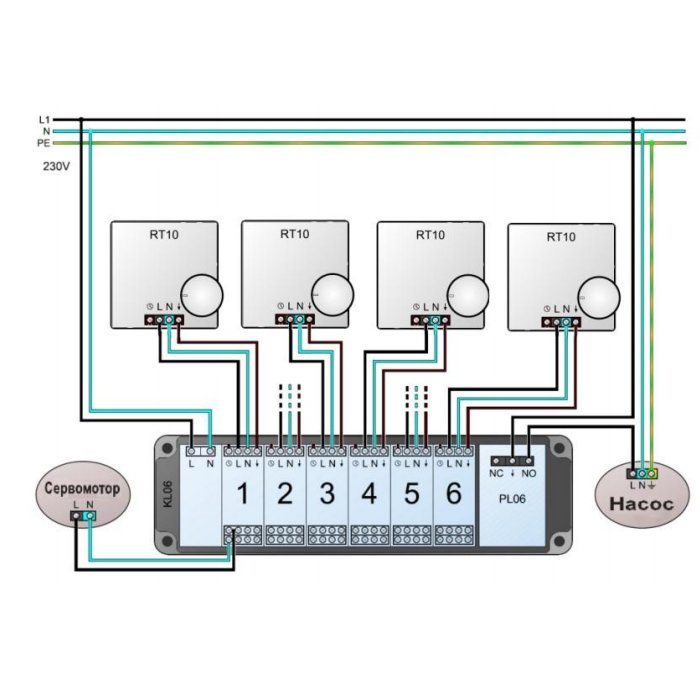

• Підключення до центру комутації KL06.


Характеристики

• Діапазон робочої температури: 0°C-30°C
• Діапазон вимірювання температури: 0°C -30°C
• Напруга: 230V/50Hz
• Макс. комутований струм: 1 A
• Рівень захисту: IP = 30
• Розмір: 75x75x25

Система (PWM) Pulse-Width-Modulation

Перегрівання приміщення - це основна проблема, що зустрічається в системі статевого опалення, а саме після досягнення заданої температури в кімнаті, настає її постійне підвищення, навіть при вимкненому термостатичному клапані. Терморегулятор RT10T вирішує цю проблему ефективним способом завдяки використанню системи PWM. Ця система контролює робочий час, а також частоту відкриття та закриття використаних сервомоторів по відношенню до зростання температури у приміщенні. Результатом є додаткова економія, комфорт, а також відсутність перегріву приміщення.

Увага: У разі радіаторних або конвекційних систем опалення регулятор RT10T надає можливість вимкнути систему (PWM).

Нагрівання/охолодження

Кімнатний терморегулятор RT10T надає можливість вибору функції нагрівання або охолодження. Заводські налаштування регулятора передбачають використання функції нагрівання. Щоб увімкнути функцію охолодження, треба за допомогою викрутки зняти задню кришку і встановити перемикач з позиції «heat» в позицію «cool». При режимі охолодження система (PWM) автоматично вимкнена.

Захист клапанів – система VP

Для забезпечення правильної роботи сервомоторів, клапанів, а також збільшення терміну їх роботи в ситуації, коли системою не користуються довгий час, наприклад, влітку, модель RT10T використовує функцію захисту термоклапанів. Термоклапани запускаються за допомогою керуючого пристрою щотижня, навіть якщо опалення не потрібно.

Увага: Функція може бути вимкнена

Функція зниження температури - NSB (Night Set Back)

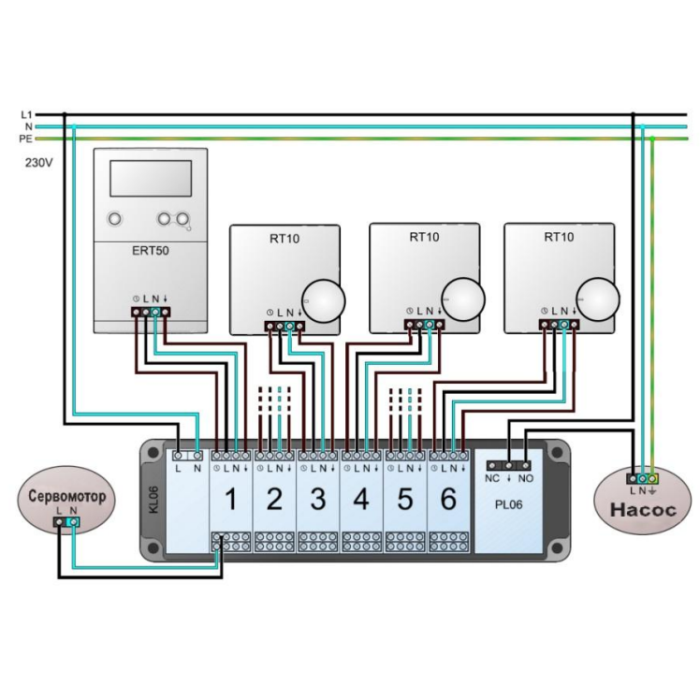

RT10T може змінювати температуру протягом доби, що гарантує ефективне керування системою опалення. Функція зниження температури дозволяє знижувати її на 4ºC, без регулювання термостата. Це так зване «нічне зниження температури». Функція NSB в регуляторі RT10T активується за допомогою зовнішнього сигналу, що передається планкою Salus, модель KL06. Сигнал передається планці за допомогою тижневого регулятора компанії Salus, модель ERT50. Регулятор RT10T повинен бути підключений до планки KL06 за допомогою 4-жильного дроту. Якщо ми не підключимо поле, позначене годинами, тоді функція NSB не буде активною, але інші функції регулятора працюватимуть правильно.

Увага: Функція NSB активується регулятором ERT50, який має бути підключеним до планки KL06 у секції 1.
